Pengertian, Jenis dan Keuntungan Pengungkit atau Tuas

Pengertian Pengungkit atau Tuas

Pengungkit adalah batang yang dapat berputar terhadap titik tetap. Titik tetap pada pengungkit disebut tumpuan. Bagian pengungkit yang dikenai gaya kuasa disebut lengan kuasa. Bagian pengungkit yang mengerjakan gaya beban disebut lengan beban.

Kita dapat memperoleh gaya yang besar dengan menggunakan tuas meski gaya yang kita keluarkan kecil. Sistem kerja tuas terdiri atas tiga bagian, yaitu beban, titik tumpu, dan kuasa.

Jenis-Jenis Pengungkit atau Tuas

Berdasarkan posisi bagian-bagian sistem kerjanya, maka pengungkit atau tuas dikelompokkan menjadi tiga, yaitu tuas jenis pertama, kedua, dan ketiga.

1) Tuas Jenis Pertama

Posisi titik tumpu pada tuas jenis pertama berada di antara beban dan kuasa. Makin panjang lengan kuasa, maka makin kecil gaya yang diperlukan untuk mengungkit beban tersebut.

Pada tuas yang berada dalam keseimbangan, secara matematis berlaku hubungan:

Contoh tuas jenis pertama, antara lain, gunting, tang, linggis, dan palu pencabut paku (catut).

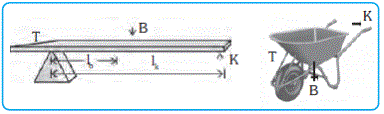

2) Tuas Jenis Kedua

Posisi beban pada tuas jenis kedua berada di antara titik tumpu dan kuasa (per- hatikan Gambar 19.3). Con- toh tuas jenis kedua, antara lain, gerobak dorong, pemb- uka kaleng (botol), pemotong kertas, dan pemecah biji.


3) Tuas Jenis Ketiga

Posisi kuasa pada tuas jenis ketiga berada di antara titik tumpu dan beban(perhatikan Gambar 19.4). Contoh tuas jenis ketiga, antara lain, sekop, jepitan, dan lengan bawah saat membawa beban.

Keuntungan Mekanik Pengungkit atau Tuas

Pengungkit memudahkan usaha dengan menggandakan gaya kuasamu dan mengubah arah gayamu. Kamu telah mempelajari bahwa keuntungan mekanik pesawat dapat dihitung dengan membagi gaya beban dengan gaya kuasa. Panjang lengan kuasa adalah jarak dari tumpuan sampai titik bekerjanya gaya kuasa. Panjang lengan beban adalah jarak dari tumpuan sampai dengan titik bekerjanya gaya beban. Keuntungan mekanik pengungkit dapat dicari dengan persamaan:

KM = panjang lengan kuasa/ panjang lengan beban

KM= Lk/LB
